ATi Radeon HD 5970

,,,,,,نگاهی دقیق‌تر,ATi Radeon HD 5970 یک هیولای واقعی,VT1157SF چیپستی است که وظیفه ی کنترل ولتاژ را بر عهده دارد. GPU سمت راست از سیستم تنظیم توان و ولتاژ 5 فاز بهره می برد و GPU سمت چپ 3 فاز را برای تنظیم این تنظیمات در اختیار دارد. خازن های استفاده شده از نوع جامد بوده و کمی بالاتر از این خازن ها شاهد دو کانکتور، یکی 6 پین و یکی 8 پین هستیم و کارت 5970 حدود 230 وات توان مصرفی اش می باشد. پاور مناسبی که برای این کارت گرافیک توصیه می شود یک پاور 600 وات است و به پاور قوی تر نیاز نیست و باید گفت که این کارت بسیار کم مصرف است. این خصیصه در کل کارتهای گرافیکی این سری رعایت شده و باید گفت کم مصرف ترین کارتهای گرافیکی ای هستند که مشاهده کردیم. البته با توجه به قدرت و کارایی ای که ارائه می دهند.
تراشه های حافظه ی مورد استفاده ساخت Hynix بوده و از نوع GDDR5 است. مدل این تراشه H5GQ1H24AFR-T2C بوده و با حجم 1 گیگابایت و ولتاژ 1.5 ولت و در فرکانس 1250(5 هزار موثر) مگاهرتز فعالیت می کند. سابق این تراشه را در دو کارت Radeon HD 5770 , 5750 شاهد بودیم. برای هر GPU یک گیگابایت حجم حافظه اختصاص داده شده و در نتیجه حجم حافظه ی گرافیکی این کارت 2 گیگابایت می باشد. مکان قرار گیری این تراشه ها که هشت عدد هستند در پشت PCB قرار گرفته.
در آخر می توان شاهد دو GPUCypress باشیم که در این کارت به اسم “Hemlock” نامگذاری شده. Cypress همراه با 2154 میلیون ترانزیستور با استفاده از تکنولوژی 40 نانومتری در تایوان توسط TSMC ساخته و ارایه می شود.

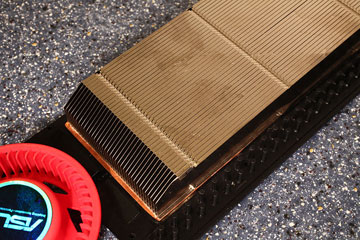

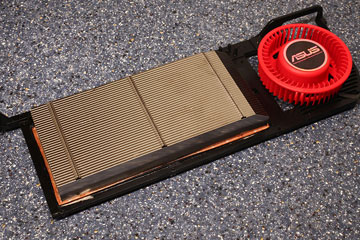

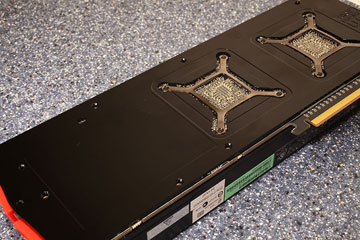

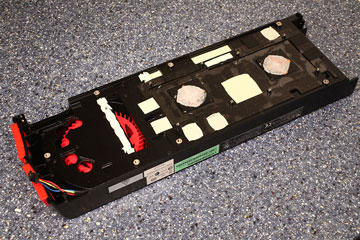

خنک کننده ی کارت 5970 همانطور که اشاره شد بسیار کاراتر شده و دیگر مانند کارت 4870X2 شاهد دو هیت سینک مستقل برای هر یک از GPU ها نیستیم. هیتسینک به کار برده یکپارچه سازی شده و یک فن و هواکش وظیفه ی انتقال دمای تولیدی این هیت سینک تقریبا بزرگ را بر عهده دارد. نکته ای که در مورد هیت سینک این کارت جلب توجه می کند عدم کاربرد هیت پایپ می باشد. دیگر خبری از پایپ های انتقال دما نیستیم و هیت سینک توسط یک ورقه ی مسی با پردازنده و ماژول های حافظه و سایر قطعات به کار رفته به طور مستقیم ارتباط برقرار کرده و فرآیند دفع دما بسیار بهتر صورت می گیرد. پره های به کار برده شده از جنس آلومینیم بوده و انتهای این پره ها به سمت فن متمایل شده و فن می تواند راحتتر دما را دفع کند. فن به کار برده شده بسیار آشناست و همانی است که در کارت 5850 و 5870 مورد استفاده قرار گرفته بود. نویز تولیدی این فن برابر با 43 دسی بل می باشد. دمای این کارت در حالت بیکار حدود 55 درجه ی سانتی گراد و در حالت Load به 75 درجه سانتی گراد می رسد جالب است بدانید دمای 295GTX به ترتیب 48 و 78 درجه ی سانتی گراد و برای کارت 5870 هم برابر 54 و 75 درجه سانتی گراد است! در اینجا متوجه بی نقص بودن این شیوه پی می بریم.
در آخر شاهد دو پردازنده Cypress هستیم که در این کارت به اسم “Hemlock” نامگذاری شده. Cypress هراه با 2154 میلیون ترانزیستور با استفاده از تکنولوژی 40 نانومتری در تایوان توسط TSMC ساخته و ارایه می شود.,,,,,,673261scop.png,scop.png,cwh.png,wolf.png,vdm_gpu.png,ATi Radeon HD 5970 یک هیولای واقعی,ATi Radeon HD 5970 یک هیولای واقعی,

چند وقتی است که گروه سازنده ی کارتهای گرافیکی AMD پنجمین نسل از سری کارتهای گرافیکی رادئون را روانه عرصه ی رقابتی کرده. قبل از این AMD با وجود عرضه سری 4000 خود باز هم از انویدیا عقب افتاده بود. ولی در حال حاضر AMD/ATi پیشی گرفته و این موفق را مدیون سری کارتهای Radeon HD 5000 است. با ورود و انتشار این سری فروش قابل توجه و بی سابقه ای در کارتهای گرافیکی سه بعدی رخ داد و این ناشی از انتخاب یک استراتژی درست و به جا است که AMD راه درست را انتخاب نمود.
از استراتژی های درستی که AMD پیش گرفت توجه به بازی های رایانه ای و سخت افزار مورد نیاز آنها بود. در حالی که انویدیا تمرکز خود را بر توسعه سری G200 گذاشته بود و AMD در حال ایجاد تعادل بین هزینه و کارایی بود و در نتیجه پردازنده RV770 را انتخاب نمود. اما انویدیا با استفاده 1.4 میلیار ترانزیستور و 512 بیت اینترفیس حافظه گرچه جلوتر از زمان خود حرکت کرد اما این از لحاظ اقتصادی بی نتیجه و گران تمام شد در حالی که سری AMD’s Radeon HD 4800 به یک موفقیت واقعی دست یافت و توانست یک استاندارد جدید برای عمکرد مناسب پردازنده های کارتهای گرافیکی در اجرای بازیها تعریف کند.
با این کار توانست از لحاظ قیمت و کارایی برنده شود و با عرضه کارت Radeon HD 4870 X2 توانست تا مدت ها عنوان قوی ترین کارت گرافیکی جهان را از آن خود کند تا اینکه GeForce GTX 295 ارائه شده و توانست این عنوان را از آن خود کند.
اخیرا با ورود نسل پنجم AT? Radeon HD ثابت شد که AMD هنوز هم به دنبال استراتژی مشابه است و در ابتدا با معرفی اولین پردازنده این سریRV870 که با اسم رمز Cypress نامگذاری شده تواست دو کارت Radeon HD 5870 و HD 5850 را روانه بازار کارتهای گرافیکی کند. پس از موفقیت این دو کارتAMD به فکر برترین و قویترین کارت گرافیکی افتاد و در نتیجه Radeon HD 5970 را معرفی نمود. مشخصات و ساختار این کارت همانند کارتRadeon HD 5870 است اما از نوع دوآل GPU آن و به جای اینکه از نام 5870X2 برای نامگذاری این کارت استفاده شود نام رادئون 5970 برگزیده شده.
نا گفته نماند، قبل از عرضه کارت 5970 دو کارت جدید HD Radeon 5770 , 5750 از این سری به طور غیره منتظره ای وارد بازار شدند، این دو در سری Radeon HD 5700 جای می گیرند. پردازنده ی گرافیکی این دو کارت RV830 است. این چیپست با اسم رمز Juniper شناخته می شود و نسخه ای ساده تر از Cypress می باشد. گرچه این کارت(5770) با هدف جایگزینی با کارت 4890 عرضه شد اما این کارت کمی هم از کارت 4870 ضعیف تر است، ولی در عوض معماری ساخت پیشرفت چشمگیری کرده، توان مصرفی کاهش یافته و از دایرکت ایکس11 پشتیبانی می کند و با قیمت 159 دلار می تواند گزینه ی خوبی برای اکثر افراد باشد.

 ATi Radeon HD 5970 : هیولای واقعی
کارت 597 واقعا یک هیولاست، زیرا تقریبا مشخصاتش دو برابر کارت 5870 است. AMD اسم رمز این رسمی این کارت را Hemlock گذاشته و این تراشه همانند تراشه های گرافیکی ای که در سری HD5800 استفاده شده بود می باشد.
مهندسین ATi در طراحی این کارت تمام سعی خود را کرده اند که با استفاده ی دو پردازنده ی گرافیکی در این کارت همانند کارت 4870X2 فرکانس ها کاهشی پیدا نکند اما در این عمل چندان موفق عمل نکرده و از این لحاظ کارت 5970 کمی دچار محدودیت شده.فرکانس پردازنده ی گرافیکی از 850 مگاهرتز به 725 مگاهرتز کاهش یافته و فرکانس حافظه از 1200 (4800 موثر) به 1000 (4000 هزار موثر) مگاهرتز دچار کاهش شده اما در عوض اینترفیس حافظه افزایش قابل توجهی کرده و برای هر پردازنده این مقدار برابر 256 بیت بوده که در مجموع 512 بیت می شود.
شاید در تست هایی مشاهده کرده باشید که کارت 5970 حتا از کارت 5870 هم ضعیف تر عمل می کند. در اینجا باید گفت که آن نرم افزار سه بعدی مانند بازی اگر با تکنولوژی کراس فایر ناسازگار باشد این اتفاق رخ خواهد داد که نتیجه ی آن ضعیف تر جلوه کردن این کارت می شود و برای کسانی که 599 دلار بابت این کارت پرداخت کرده اند ناامید کننده خواهد بود.
در هر حال HD Radeon 5970 اکنون بالاترین عملکرد و کارایی را در این کره ی خاکی دارد و با خرید این کارت می توانید تا مدتها لذت ببرید و نگران چیز دیگری نباشید. از طرفی دیگر انویدیا طبق یک اعلام رسمی GeForce 300 را تا سال 2010 به تعویق انداخته و هیچ معلوم نیست چکار می کند! اما طی آخرین اخبار این سری جدید موسوم به فرمی به مراتب پیچیده تر از RV870 بوده و به زودی خواهد آمد! و احتمال اینکه از 5970 قویتر باشد پایین است.
کارت جدید با دارا بودن 640 واحد پرازنده جریانی، 3200 ALU ، 160 texture-mapping و 64 RBE می تواند هر گیمری را به خرید این کارت اغوا کند. رزولوشنی که این کارت پشتیبانی می کند 7680*1600 پیکسل است!
شاید افرادی به این کارت از لحاظ سرمایشی ایراد بگیرند بخصوص که کولینگ کارت 4870X2 به طور گسترده ای مورد انتقاد گرفت و ممکن است که افرادی به این موضوع بدبین باشند. اما با نگاهی دقیق تر و مورد آزامایش قرار دادن این کارت این شک برطرف خواهد شد و باید گفت که این مشکل به خوبی حل شده و AMD کولینگی جدید را طراحی و تولید کرده که غیر قابل اغماص است.

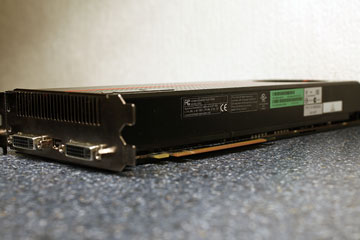

ظاهر کارت HD5970 بسیار به کارت 5870 شبیه بوده و رنگ آمیزی، فن و هواکش انتهایی همه و همه مشابه این کارت است. اما مهمترین تفاوت در ظاهر این کارت طول آن است. اگر به تصاویر دقت بکنید می بینید که این کارت بسیار طویل می نماید و در هر کیسی جا نمی شود! طول این کارت 31 سانتی متر است و طویل ترین کارت در حال حاضر است و حتما باید قبل از خرید این کارت این اندازه را مد نظر قرار داد و حداقل اندازه ای که توصیه می شود 35 سانتی متر است تا هواکش های انتهایی و کلا کارت گرافیک بتواند بدرستی با محیط به تبادل دما پرداخته و تهویه مناسبی داشته باشد.
وزن کارت تا حدودی سنگین بوده و 1.2 کیلوگرم است! و بدون چفت و بست استفاده این کارت توصیه نمی شود و ممکن است به مین بورد و اسلات PCI Express آسیب برساند.
